Filter

Введение

Раздел Filter межсетевого экрана используются для разрешения или блокировки отдельных пакетов, перенаправленных в вашу локальную сеть, исходящих от вашего маршрутизатора или направленных к нему.

Существует два метода настройки фильтрации:

разрешать конкретный трафик и блокировать всё остальное;
блокировать только вредоносный трафик, разрешая всё остальное.

Оба метода имеют свои плюсы и минусы, например, с точки зрения безопасности первый метод гораздо безопаснее, но требует вмешательства администратора при необходимости разрешения трафика для новой службы. Эта стратегия даёт хороший контроль над трафиком и снижает вероятность нарушения безопасности из-за ошибочной настройки службы.

С другой стороны, при защите клиентской сети было бы административным кошмаром разрешать все возможные службы, используемые пользователями. Поэтому тщательное планирование межсетевого экрана необходимо для сложных настроек.

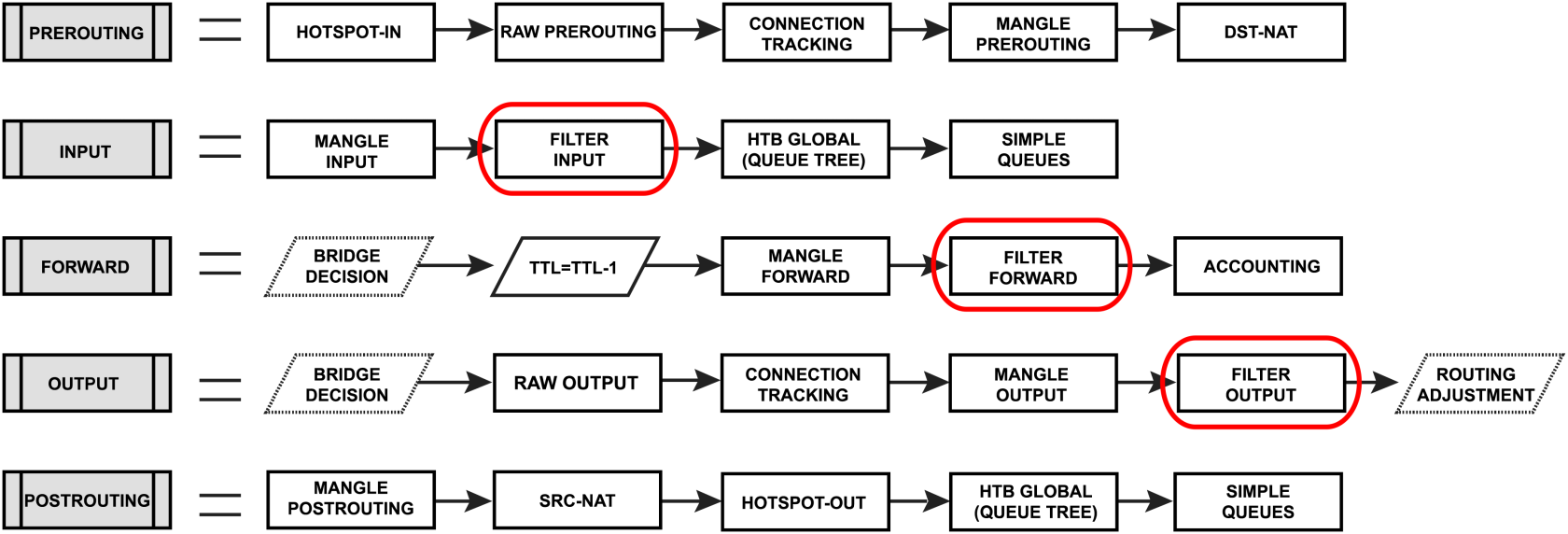

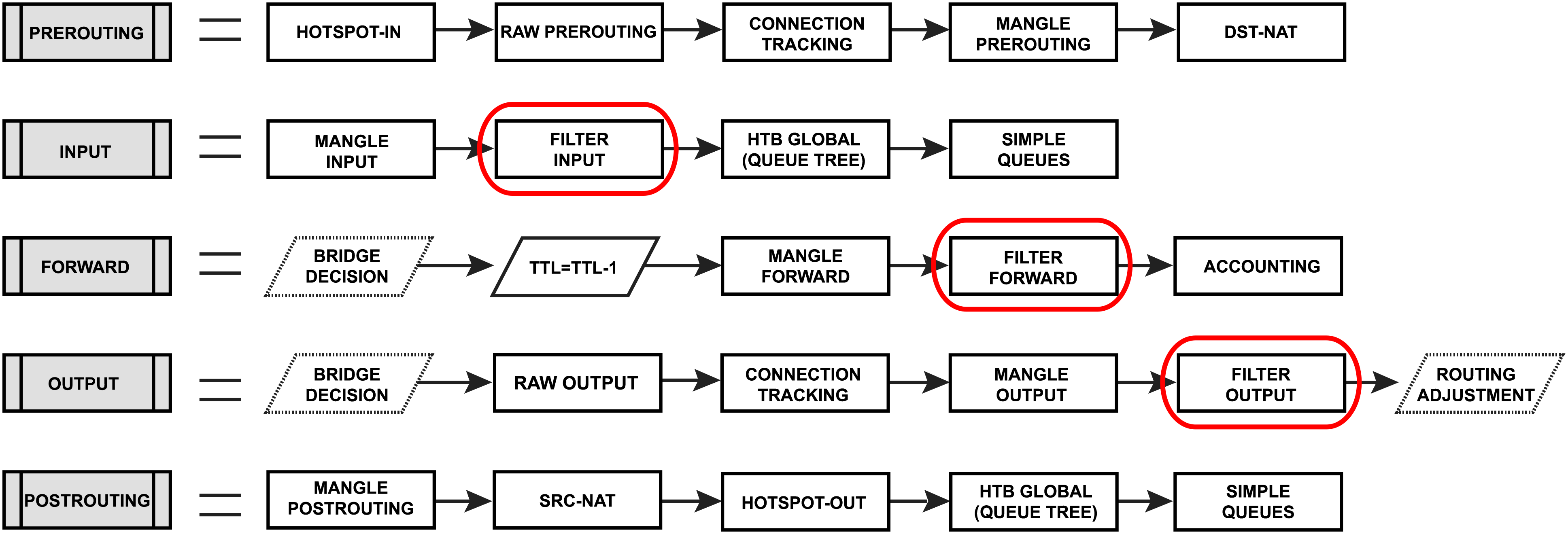

Фильтр межсетевого экрана состоит из трёх предопределённых цепочек, которые нельзя удалять:

input — используется для обработки пакетов, проходящих через один из интерфейсов с адресом назначения, который является одним из адресов маршрутизатора. Пакеты, проходящие через маршрутизатор, не обрабатываются правилами цепочки input (входящие на маршрутизатор).
forward — используется для обработки пакетов, проходящих через маршрутизатор.
output — используется для обработки пакетов, исходящих из маршрутизатора через один из интерфейсов. Пакеты, проходящие через маршрутизатор, не обрабатываются правилами цепочки output (исходящие из маршрутизатора).

Конфигурация фильтра межсетевого экрана доступна из меню ip/firewall/filter для IPv4 и ipv6/firewall/filter для IPv6.

Пример конфигурации межсетевого экрана

Рассмотрим базовый пример межсетевого экрана для защиты самого маршрутизатора и клиентов за ним, как для протоколов IPv4, так и IPv6.

IPv4 межсетевой экран

Защита самого маршрутизатора

Основные правила настройки межсетевого экрана:

работать с new соединениями, чтобы снизить нагрузку на маршрутизатор;
разрешать то, что нужно, и блокировать всё остальное (drop);
log=yes можно установить для ведения журнала некоторых атак, но это может увеличить нагрузку на CPU при сильных атаках.

Всегда начинаем с разрешения уже установленных и связанных соединений, поэтому первое правило должно принимать "established" и "related" соединения:

/ip firewall filter add action=accept chain=input comment="default configuration" connection-state=established,related

Затем разрешаем некоторые новые соединения. В примере разрешается доступ по протоколу ICMP с любого адреса и всё остальное только из диапазона адресов 192.168.88.2-192.168.88.254. Для этого создаётся список адресов и два правила фильтра межсетевого экрана:

/ip firewall address-list add address=192.168.88.2-192.168.88.254 list=allowed_to_router
/ip firewall filter add action=accept chain=input src-address-list=allowed_to_router
/ip firewall filter add action=accept chain=input protocol=icmp

И, наконец, блокируем всё остальное:

add action=drop chain=input

Полный набор только что созданных правил:

/ip firewall filter add action=accept chain=input comment="default configuration" connection-state=established,related
add action=accept chain=input src-address-list=allowed_to_router
add action=accept chain=input protocol=icmp
add action=drop chain=input

/ip firewall address-list add address=192.168.88.2-192.168.88.254 list=allowed_to_router

Защита устройств локальной сети (LAN)

Подход к защите пользователей схож, за исключением того, что в этом случае мы блокируем нежелательный трафик и разрешаем всё остальное.

Сначала создаём address-list с именем "not_in_internet", который будет использоваться в правилах фильтра межсетевого экрана:

/ip firewall address-list add address=0.0.0.0/8 comment=RFC6890 list=not_in_internet
add address=172.16.0.0/12 comment=RFC6890 list=not_in_internet
add address=192.168.0.0/16 comment=RFC6890 list=not_in_internet
add address=10.0.0.0/8 comment=RFC6890 list=not_in_internet
add address=169.254.0.0/16 comment=RFC6890 list=not_in_internet
add address=127.0.0.0/8 comment=RFC6890 list=not_in_internet
add address=224.0.0.0/4 comment=Multicast list=not_in_internet
add address=198.18.0.0/15 comment=RFC6890 list=not_in_internet
add address=192.0.0.0/24 comment=RFC6890 list=not_in_internet
add address=192.0.2.0/24 comment=RFC6890 list=not_in_internet
add address=198.51.100.0/24 comment=RFC6890 list=not_in_internet
add address=203.0.113.0/24 comment=RFC6890 list=not_in_internet
add address=100.64.0.0/10 comment=RFC6890 list=not_in_internet
add address=240.0.0.0/4 comment=RFC6890 list=not_in_internet
add address=192.88.99.0/24 comment="6to4 relay Anycast [RFC 3068]" list=not_in_internet

Краткое объяснение правил фильтра межсетевого экрана:

пакеты с connection-state=established,related добавляются в FastTrack для ускорения передачи данных, фильтр будет работать только с новыми соединениями;
блокировать invalid соединения и вести журнал с префиксом "invalid";
блокировать попытки доступа к непубличным адресам из локальной сети с применением address-list=not_in_internet, "bridge" — интерфейс локальной сети, логировать при попытках с префиксом "!public_from_LAN";
блокировать входящие пакеты, которые не проходят NAT, интерфейс ether1 — публичный, логировать с префиксом "!NAT";
прыжок в цепочку ICMP для отброса нежелательных ICMP сообщений;
блокировать входящие с Интернета непубличные IP адреса, интерфейс ether1 — публичный, логировать попытки с префиксом "!public";
блокировать пакеты из локальной сети, которые не имеют IP в подсети LAN 192.168.88.0/24.

/ip firewall filter add action=fasttrack-connection chain=forward comment=FastTrack connection-state=established,related
add action=accept chain=forward comment="Established, Related" connection-state=established,related
add action=drop chain=forward comment="Drop invalid" connection-state=invalid log=yes log-prefix=invalid
add action=drop chain=forward comment="Drop tries to reach not public addresses from LAN" dst-address-list=not_in_internet in-interface=bridge log=yes log-prefix=!public_from_LAN out-interface=!bridge
add action=drop chain=forward comment="Drop incoming packets that are not NAT`ted" connection-nat-state=!dstnat connection-state=new in-interface=ether1 log=yes log-prefix=!NAT
add action=jump chain=forward protocol=icmp jump-target=icmp comment="jump to ICMP filters"
add action=drop chain=forward comment="Drop incoming from internet which is not public IP" in-interface=ether1 log=yes log-prefix=!public src-address-list=not_in_internet
add action=drop chain=forward comment="Drop packets from LAN that do not have LAN IP" in-interface=bridge log=yes log-prefix=LAN_!LAN src-address=!192.168.88.0/24

Разрешаем только нужные коды ICMP в цепочке "icmp":

/ip firewall filter add chain=icmp protocol=icmp icmp-options=0:0 action=accept comment="echo reply"
add chain=icmp protocol=icmp icmp-options=3:0 action=accept comment="net unreachable"
add chain=icmp protocol=icmp icmp-options=3:1 action=accept comment="host unreachable"
add chain=icmp protocol=icmp icmp-options=3:4 action=accept comment="host unreachable fragmentation required"
add chain=icmp protocol=icmp icmp-options=8:0 action=accept comment="allow echo request"
add chain=icmp protocol=icmp icmp-options=11:0 action=accept comment="allow time exceed"
add chain=icmp protocol=icmp icmp-options=12:0 action=accept comment="allow parameter bad"
add chain=icmp action=drop comment="deny all other types"

IPv6 межсетевой экран

Защита самого маршрутизатора

Очень похожа на настройку IPv4, за исключением того, что для корректной работы IPv6 требуется поддержка большего числа протоколов.

Сначала создаём address-list, из которого разрешаем доступ к устройству:

/ipv6 firewall address-list add address=fd12:672e:6f65:8899::/64 list=allowed

Краткое объяснение правил фильтра IPv6:

работать с new пакетами, разрешать established/related пакеты;
блокировать link-local адреса с публичного интернет-интерфейса или списка интерфейсов;
разрешать доступ к маршрутизатору с link-local адресов, разрешать multicast адреса для целей управления, разрешать ваш исходный address-list для доступа к маршрутизатору;
блокировать всё остальное.

/ipv6 firewall filter add action=accept chain=input comment="allow established and related" connection-state=established,related
add chain=input action=accept protocol=icmpv6 comment="accept ICMPv6"
add chain=input action=accept protocol=udp port=33434-33534 comment="defconf: accept UDP traceroute"
add chain=input action=accept protocol=udp dst-port=546 src-address=fe80::/10 comment="accept DHCPv6-Client prefix delegation."
add action=drop chain=input in-interface=in_interface_name log=yes log-prefix=dropLL_from_public src-address=fe80::/10
add action=accept chain=input comment="allow allowed addresses" src-address-list=allowed
add action=drop chain=input
/ipv6 firewall address-list add address=fe80::/16 list=allowed
add address=xxxx::/48 list=allowed
add address=ff02::/16 comment=multicast list=allowed

В некоторых настройках, где используется DHCPv6 ретранслятор, src-адрес пакетов может не принадлежать диапазону link-local. В таком случае параметр src-address правила №4 должен быть удалён или изменён для разрешения адреса ретранслятора.

Защита устройств локальной сети (LAN)

Этот шаг важнее, чем в IPv4. В IPv4 клиенты обычно имеют адреса из локального диапазона и работают через NAT с публичным IP, поэтому они недоступны напрямую из публичных сетей.

В IPv6 всё иначе. В большинстве распространённых настроек включенный IPv6 делает клиентов доступными из публичных сетей, поэтому обязательны правила фильтра межсетевого экрана для защиты клиентов.

Вкратце, базовая защита LAN должна:

принимать established/related и работать с new пакетами;
блокировать invalid пакеты;
принимать ICMPv6 пакеты;
разрешать новые соединения, исходящие только от клиентов в публичную сеть;
блокировать всё остальное.

/ipv6 firewall filter add action=accept chain=forward comment=established,related connection-state=established,related
add action=drop chain=forward comment=invalid connection-state=invalid log=yes log-prefix=ipv6,invalid
add action=accept chain=forward comment=icmpv6 in-interface=!in_interface_name protocol=icmpv6
add action=accept chain=forward comment="local network" in-interface=!in_interface_name src-address-list=allowed
add action=drop chain=forward log-prefix=IPV6

Сопоставители (Matchers)

Все свойства сопоставителей общие и перечислены здесь.

Действия (Actions)

Таблицы ниже показывают список специфичных для фильтра действий и связанных свойств. Другие действия перечислены здесь.

Свойство	Описание
action (имя действия; по умолчанию: accept)
hw-offload (нет \| да; по умолчанию: да)	Включает или выключает аппаратное ускорение FastTrack. Поддерживается только на коммутаторах с ускорением FastTrack и когда установлен `action=fasttrack-connection`.
reject-with ( icmp-no-route \| icmp-admin-prohibited \| icmp-not-neighbour \| icmp-address-unreachable \| icmp-port-unreachable \| tcp-reset \| icmp-err-src-routing-header \| icmp-headers-too-long ; по умолчанию: icmp-no-route)	Определяет ICMP-ошибку, которая будет отправлена назад, если пакет отклонён. Применяется если ...

Фильтрация RAW

RAW таблица межсетевого экрана позволяет выборочно пропускать или блокировать пакеты до отслеживания соединений, значительно снижая нагрузку на CPU. Это очень полезно для смягчения DoS/DDoS атак.

Конфигурация RAW фильтра доступна из меню ip/firewall/raw для IPv4 и ipv6/firewall/raw для IPv6.

RAW таблица не имеет сопоставителей, зависящих от отслеживания соединений (например, connection-state, layer7 и др.).

Если пакет помечен для обхода отслеживания соединений, пакет не фрагментируется.

RAW таблица может иметь правила только в двух цепочках:

prerouting — используется для обработки любого пакета, входящего в маршрутизатор;
output — используется для обработки пакетов, исходящих из маршрутизатора через любой интерфейс. Пакеты, проходящие через маршрутизатор, не обрабатываются правилами цепочки output.

Имеет одно специфическое действие:

Свойство	Описание
action (название действия; по умолчанию: accept)	notrack — не отправлять пакет в систему отслеживания соединений (connection tracking). Полезно, когда необходимо использовать обычный фаервол, но отслеживание соединений не требуется.

Пример базовой настройки RAW

Предположим, у нас есть настройка OSPF, но из-за отслеживания соединений у OSPF возникают проблемы с соседством. Можно использовать правила RAW для исправления, не отправляя OSPF пакеты в отслеживание соединений:

/ip firewall raw add chain=prerouting protocol=ospf action=notrack
add chain=output protocol=ospf action=notrack
